例題による解析例（静特性）

【例題】Ｌ９（望目特性）

ある製品の造条件を見直し、特性値のばらつきが少ない製造条件を見つけたい。
次のような制御因子を取り上げて実験した。

　Ａ．焼成時間 ・・・ ３水準
　Ｂ．充填剤 ・・・ ３水準
　Ｃ．噴霧時間 ・・・ ３水準
　Ｄ．ディスク回転数 ・・・ ３水準

この製品はいくつかのサプライで共通に使用したいため、外側に誤差因子として、サプライ２水準、劣化条件５水準を２元配置でわりつけた。

特性値の規格は１８±３である。望目特性として解析せよ。

《わりつけとデータ》
　 Ａ Ｂ Ｃ Ｄ サプライ１ サプライ２
　 １ ２ ３ ４ ① ② ③ ④ ⑤ ① ② ③ ④ ⑤
１ １ １ １ １ 17.1 20.9 22.8 24.0 24.7 19.3 24.3 27.0 28.9 29.1
２ １ ２ ２ ２ 14.9 18.7 21.4 21.9 22.2 17.3 22.2 24.9 26.8 27.5
３ １ ３ ３ ３ 14.5 19.0 20.3 21.3 21.8 17.1 22.6 24.8 26.1 27.1
４ ２ １ ２ ３ 13.0 17.2 19.1 19.4 19.9 15.5 20.6 23.2 24.0 24.7
５ ２ ２ ３ １ 14.7 18.8 20.7 22.1 22.6 17.5 23.0 25.4 27.6 28.2
６ ２ ３ １ ２ 14.2 18.2 20.0 21.2 21.6 17.3 22.5 25.3 27.0 29.1
７ ３ １ ３ ２ 12.0 15.1 17.0 17.8 18.4 15.4 19.4 21.4 22.5 23.3
８ ３ ２ １ ３ 11.1 14.1 16.0 16.7 17.1 13.7 17.5 19.7 21.2 21.9
９ ３ ３ ２ １ 14.6 19.7 21.7 23.0 23.3 17.7 23.8 26.3 28.4 29.9

≪解析手順≫

  1. 直交表の選択【コンボボックス】

    1. ドロップダウンするリストから実験で使用した直交表を選択します。

      • ここでは『Ｌ９』を選択します。

  2. データの新規作成【ファイル(F)】→【新規作成(N)】

    1. メニューバーから【ファイル(F)】→【新規作成(N)】を選択します。
      （ツールバーを使用することもできます）

  3. ファイル名の入力

    1. データのを作成するドライブ、ディレクトリーを選択します。

    2. ファイル名を入力します。

      • ここでは「Ｑ５」というファイル名にしました。

    3. ＯＫボタンをマウスでクリックします。

  4. 各実験ナンバーのデータ数の入力、直交表のわりつけ

    1. ひとつの実験ナンバーのデータ数を入力します。

      • この例題の場合、外側は誤差因子として、サプライ２水準、劣化条件５水準の２元配置となっているので、各実験ナンバーのデータ数は１０になります。

    2. ＯＫボタンをマウスでクリックします。

    3. 因子名を入力します。

    4. この例題の場合、ダミーは使用しません。

    5. ＯＫボタンをマウスでクリックし、わりつけを終了ます。

  5. データの入力【ワークシート】

    1. ワークシートにデータを入力します。

    2. データの入力が終了したら、ファイルを保存します。
      メニューバーから【ファイル(F)】→【保存(S)】を選択します。
      （ツールバーを使用することもできます）

  6. ＳＮ比変換【ＳＮ比(S)】→【ファイル変換(C)】

    1. メニューバーから【ＳＮ比(S)】→【ファイル変換(C)】を選択します。
      （ツールバーを使用することもできます）

    2. 変換先ファイル名を入力します。

      • ここでは「Ｑ５ＳＮ」とします。

    3. 変換を行うＳＮ比をメニューバーから選択します。

      • ここでは【静特性(S)】→【望目特性（ＳＮ比）】を選択します。

    4. メニューバーから【次へ(N)】→【ＳＮ比変換(C)】を選択します。

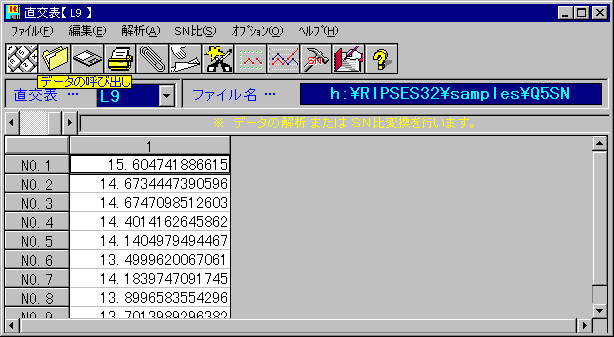

    5. 「ファイル変換を行いました。…」というメッセージを表示し、メニュー画面へ戻ります。

  7. 分散分析・要因効果図の出力【解析(A)】→【分散分析(V)】

    1. データがＳＮ比へ変換されているのを確認し、メニューバーから【解析(A)】→【分散分析(V)】を選択します。
      （ツールバーを使用することもできます）

    2. 分散分析表が表示されます。必要があればプーリングを行います。

      • ここでは、「0.02」を入力しました。
        (入力した数字より小さいの分散の因子をプーリングします）

    3. メニューバーから【次へ(N)】→【工程平均(T)】を選択します。

    4. 各要因の工程平均が表示されます。

    5. メニューバーから【次へ(N)】→【要因効果図(Y)】を選択します。

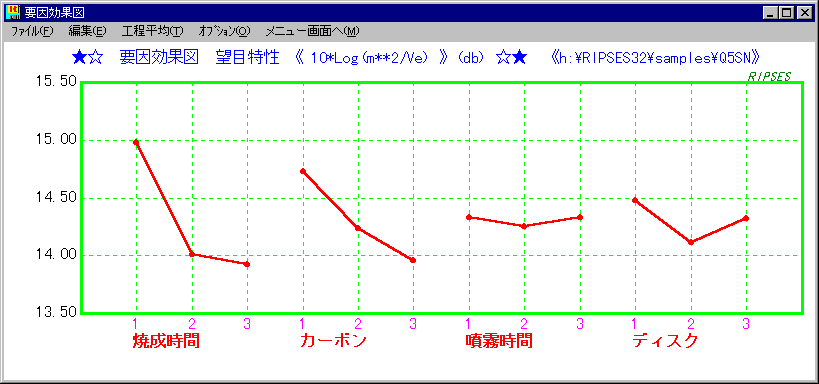

    6. 要因効果図が表示されます。
      (【編集(E)】→【設定(M)】でグラフの上限と下限が変更できます）

    7. 工程平均の推定を行う場合は、採用する水準をマウスでクリックすることにより、推定値が表示されます。

      • 採用された水準で工程平均を計算し、表示します。工程平均の推定に採用する水準をマウスでクリックします。
      • 採用を取り消すときは因子名をクリックします。

  8. 感度の解析

    1. 感度の解析が必要な場合はメニューバーから 【ファイル(F)】→【呼び出し(L)】を選択し、再び変換元ファイルを呼び出します。
      （ツールバーを使用することもできます）

    2. 　変換元ファイル名（ファイル変換前のデータ）を指定します。

      • この場合「Ｑ５．０９Ｃ」をクリックし、ＯＫボタンを押します。
        （または、ダブルクリック）

    3. 以下ＳＮ比と同様に、感度へファイル変換を行い解析を行って下さい。

      • ここでは「Ｑ５＿Ｓ」という感度のファイルへ変換を行って分散分析表、要因効果図を出力しました。

      • 分散分析表（感度）

      • 工程平均（感度）

      • 要因効果図（感度）
        (【編集(E)】→【設定(M)】でグラフの上限と下限が変更できます）
