阿蘇山噴火(2016/10/08)

(2016/10/11 更新)

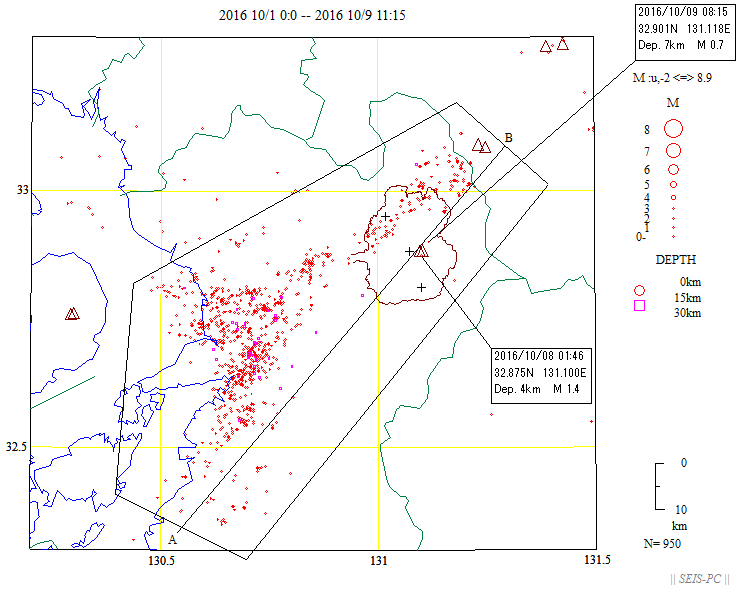

図１：Hi-net自動震源データです。今年10月1日から10月9日11時15分（日本標準時）までMすべて、深さ30kmまで。
茶色線は阿蘇カルデラの外輪山で、茶色△は火山の位置です。中岳直下で震源が一つ決まっています。８日01時46分なので噴火に伴ったものと思われます。
黒色+印は、観測点の位置で、北からHi-net阿蘇、気象庁阿蘇古坊２、Hi-net白水です。

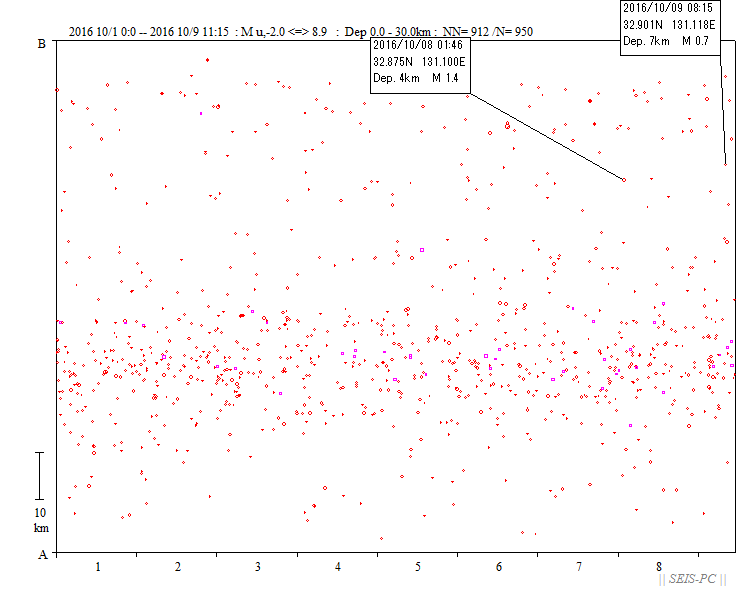

図２：図１の枠内の震源の時空間図です。上が北東側。群発活動は、26日14時半頃から始まったようです。

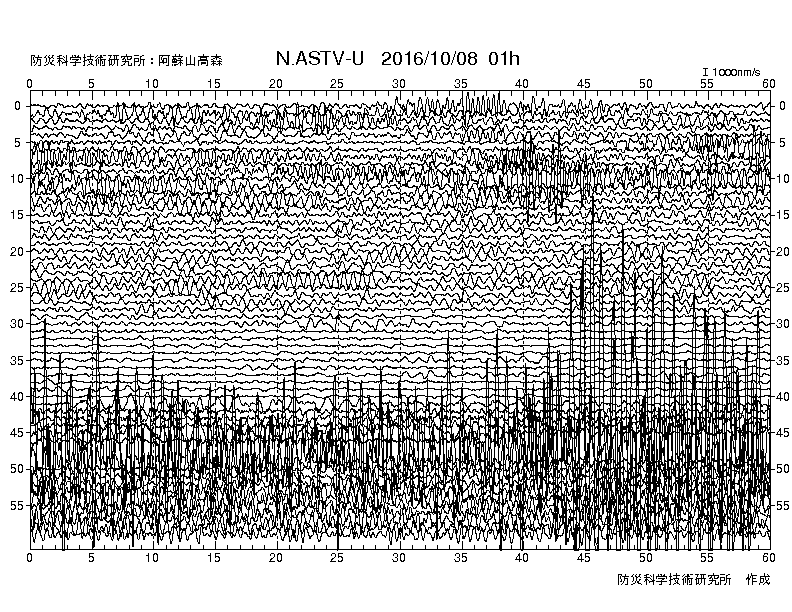

図３：防災科技研の火山用地震観測点、阿蘇山高森観測点の上下動波形記録です。 8日01時から１時間。46分の36秒あたりから大きな震動が始まっています。

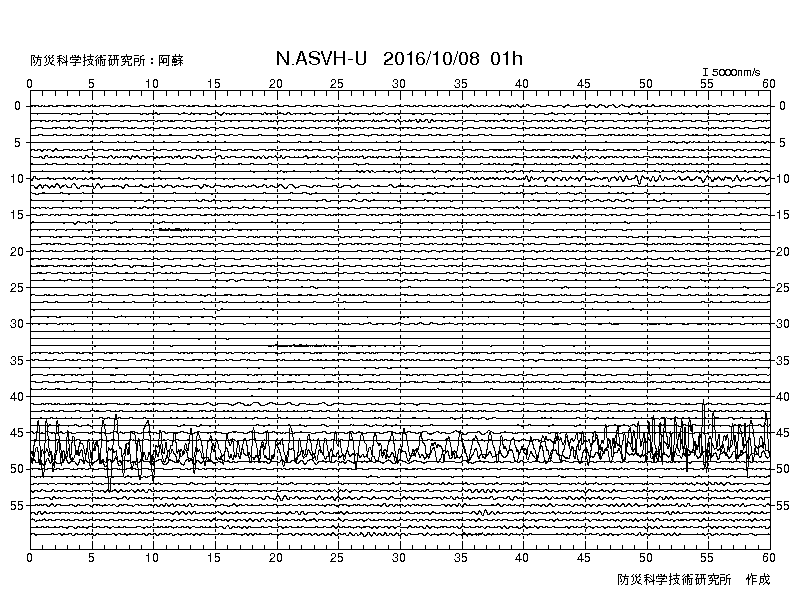

図４：防災科技研のHi-net阿蘇観測点の上下動波形記録です。8日01時から１時間。ここでも46分の40秒あたりから大きな震動が始まっています。図６の自然地震の波形と異なり長周期成分が多く、P波、S波が不明瞭です。

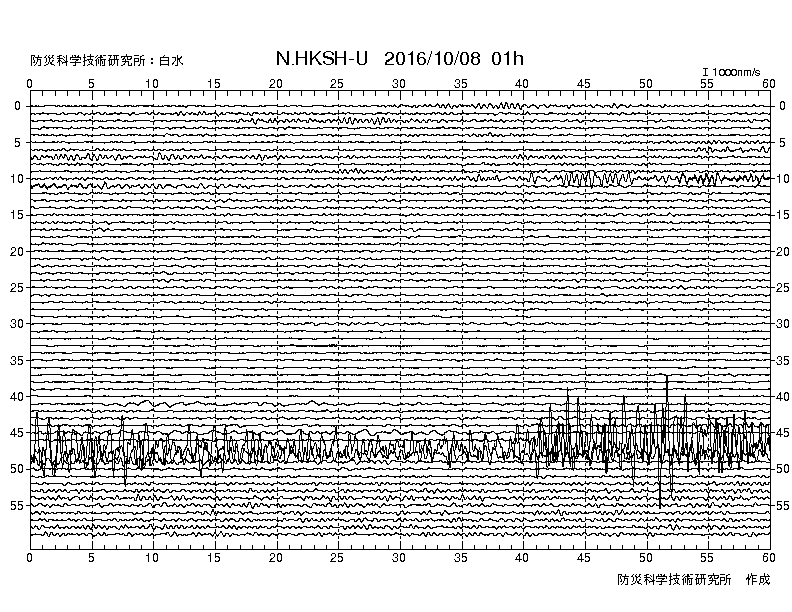

図５：防災科技研のHi-net白水観測点の上下動波形記録です。8日01時から１時間。ここでも46分の38秒あたりから大きな震動が始まっています。

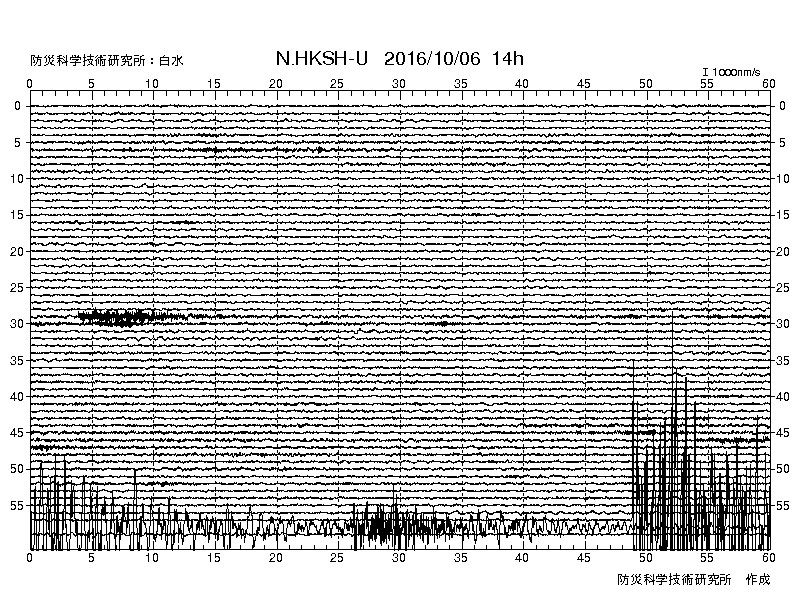

図６：防災科技研のHi-net白水観測点の上下動波形記録です。6日14時から１時間。ここでは、57分49秒あたりから大きな震動が始まっています。これは自然地震で
2016 10/6 14:57 44.4 33° 0.6'N 131° 6.2'E 9km M3.0 熊本県阿蘇地方　の地震です。
　また続いて58分26秒あたりから始まる震動は
2016 10/6 14:58 21.8 33° 0.9'N 131° 6.2'E 9km M2.3 熊本県阿蘇地方　の地震です。

図７：以下は、気象庁阿蘇古坊２観測点の空振計波形（上段）と地震計上下動波形（下段）の各１時間図です。
7日00時から03時（１枚１時間毎で１列４時間）。
