鳥取県中部(2016/10/21)M6.6

(2016/10/22 更新)

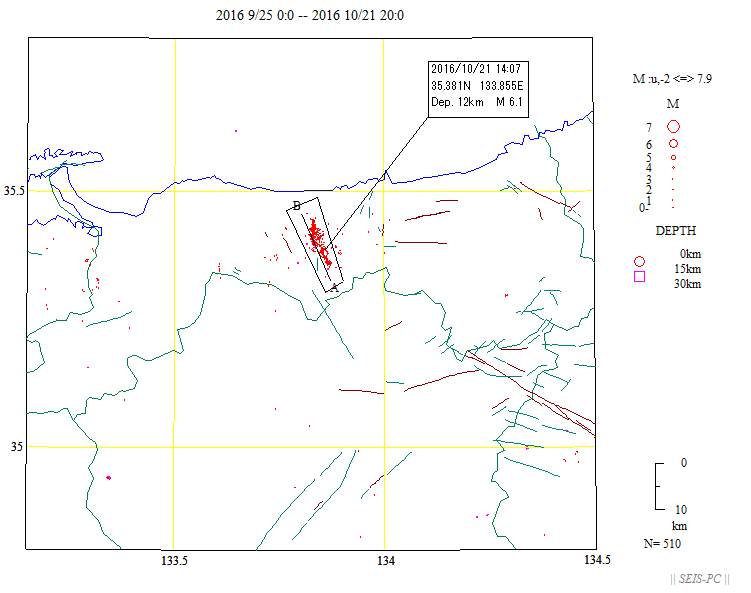

図１：Hi-net自動震源データです。気象庁ではM6.6ですが、Hi-net自動震源ではM6.1になっています。 今年9月25日から10月21日20時00分（日本標準時）までMすべて、深さ30kmまで。
茶色線は確実度１と２の地表活断層線、薄緑線は確実度３の地表活断層線（新編「日本の活断層」より）。

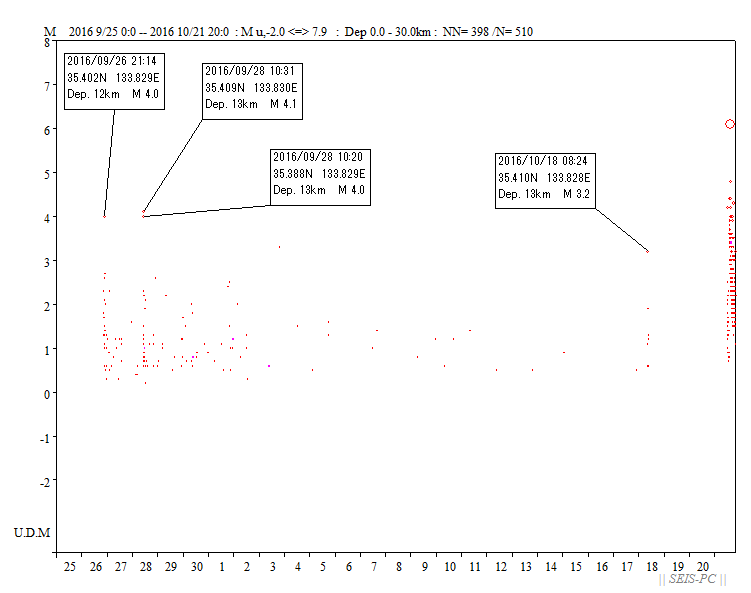

図２：図１の枠内の震源のマグニチュード時間図です。 活動は、９月にも起きていました。

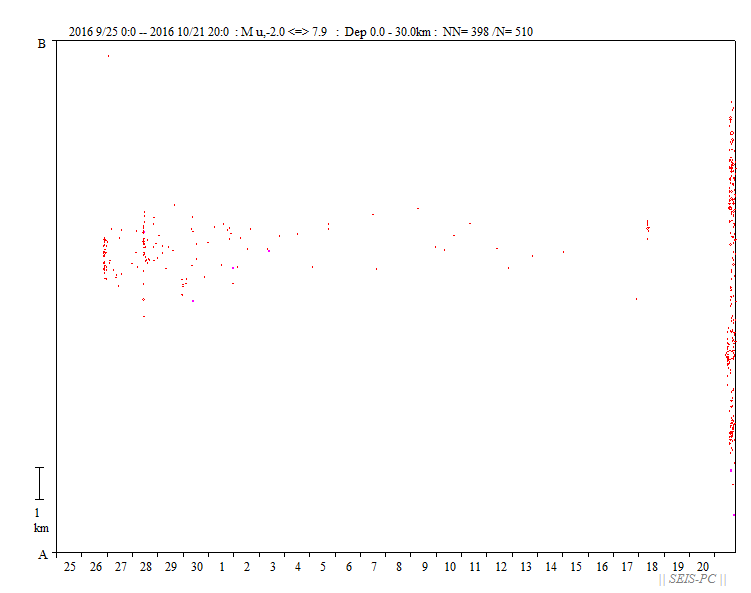

図３：図１の枠内の震源の時空間図です。上が北側です。

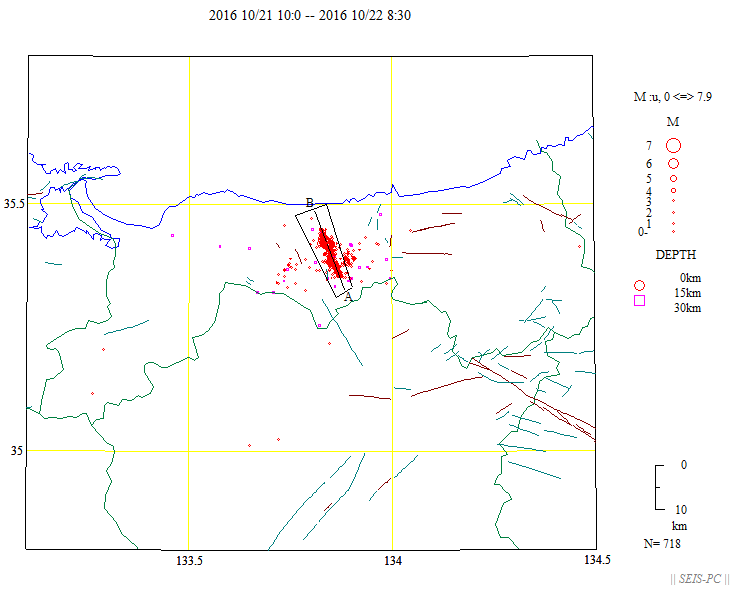

図４：今年10月21日00時から10月22日08時30分（日本標準時）までMすべて、深さ30kmまでHi-net自動震源データ。

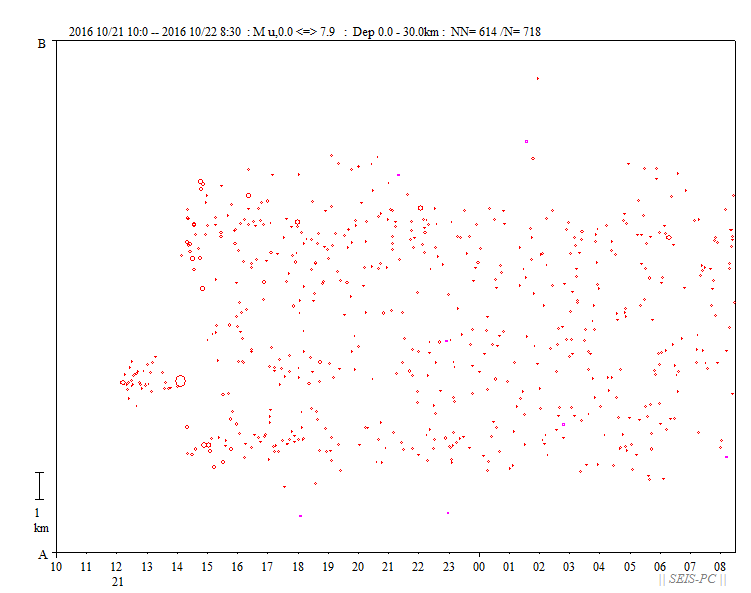

図５：図４の枠内の震源の時空間図です。上が北側です。 前震は、本震の震源付近で起きています。 本震発生直後は、余震域の両側だけに余震が起きているように見えます。 しかし、図６を見ると本震直後は検知能力が落ちてM3程度以上しか決まっていないので、 おおつぶの余震が両端付近で起きていた、とは言えるでしょう。 微小な余震は、この図で抜けているところにも起きていたかも知れません。

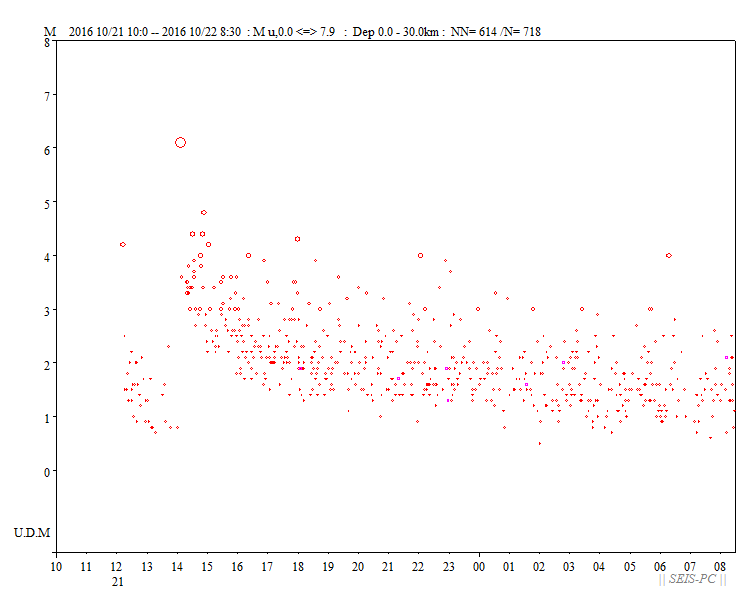

図６：図４の枠内の震源のマグニチュード時間図です。

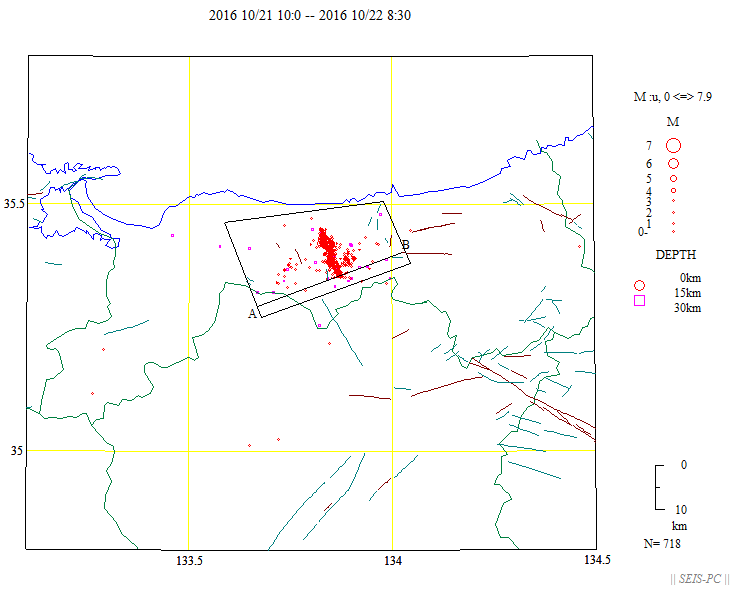

図７：今年10月21日00時から10月22日08時30分（日本標準時）までMすべて、深さ30kmまでHi-net自動震源データ。 震源断層に直交する方向でも見てみます。

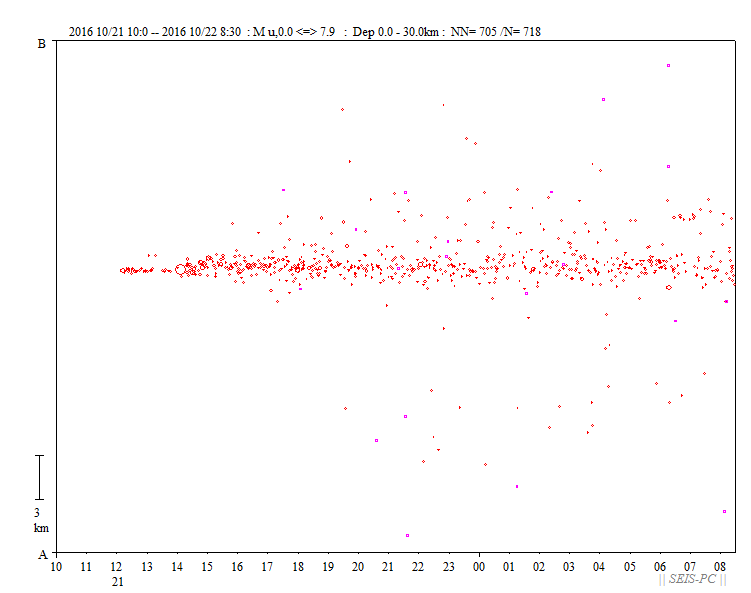

図８：図７の枠内の震源の時空間図です。上が東側です。

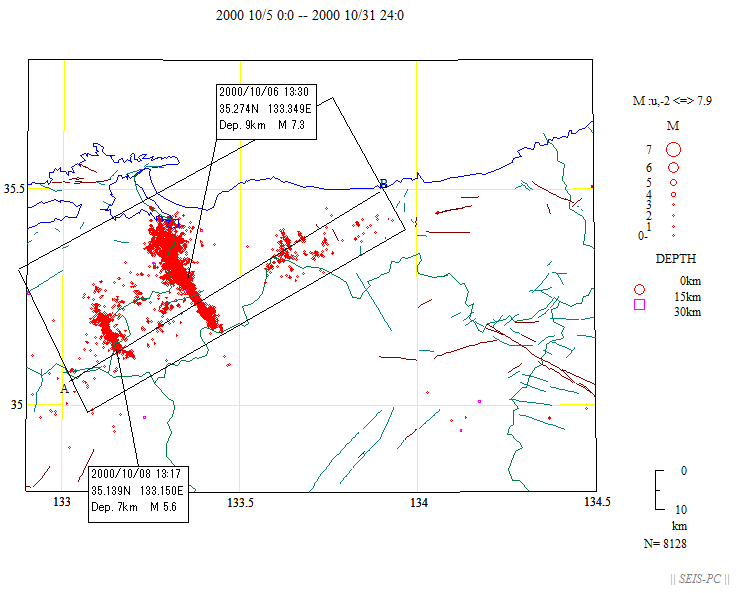

図９：2000年10月06日鳥取県西部地震M7.3のときの震源分布です。気象庁震源データ。 少し西に離れたところでM5.6の最大余震が8日に起きました。 震源断層に直交する方向で時系列を図10に示します。

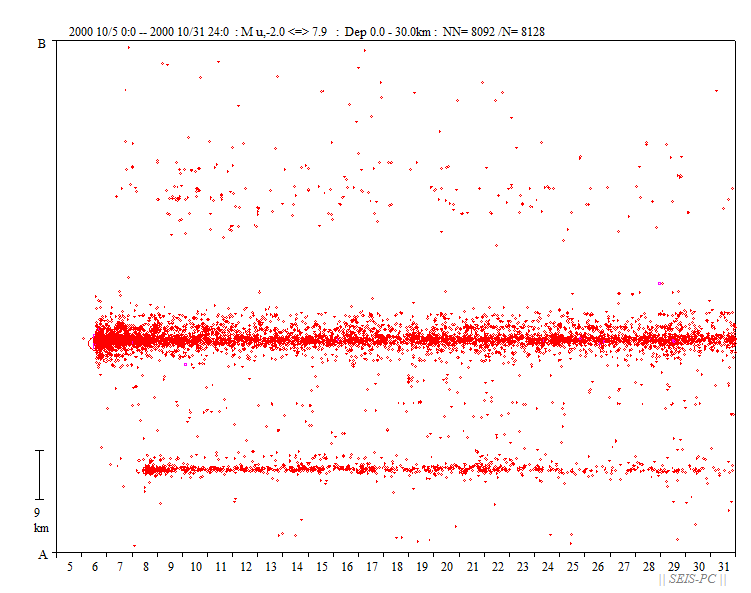

図10：図９の枠内の震源の時空間図です。上が北東側です。

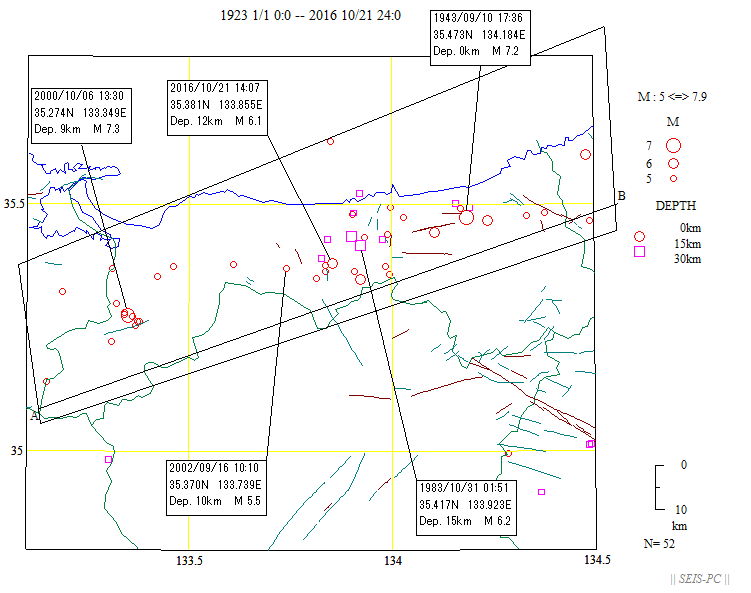

図11：1923年1月1日から今年10月21日（日本標準時）までM5以上、深さ30kmまで。 1923年から2015年までは気象庁震源で、2016年はHi-net自動震源データ（本震のMが6.1になっています）。 海岸線に沿った方向で、時系列を図12に示します。

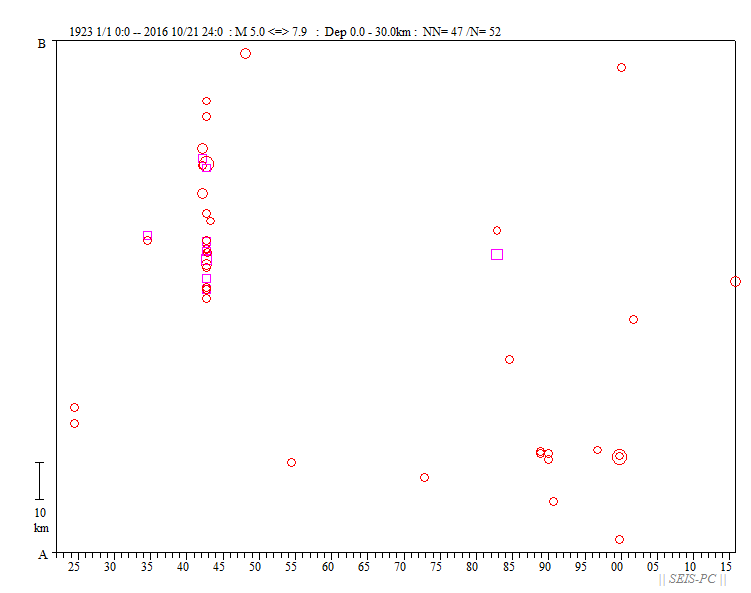

図12：図11の枠内の震源の時空間図です。上が東側です。

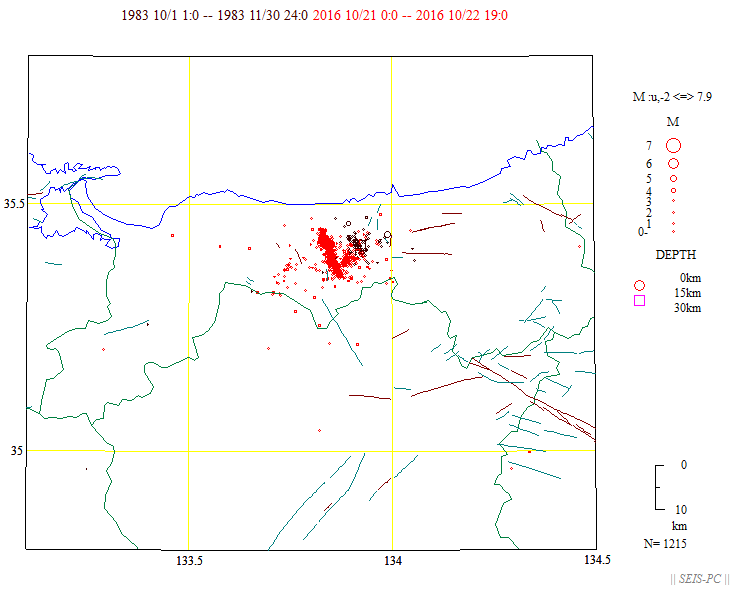

図13：1983年10月31日倉吉付近の地震M6.2の分布（気象庁震源、黒色）と今回の活動（Hi-net自動震源、赤色）です。

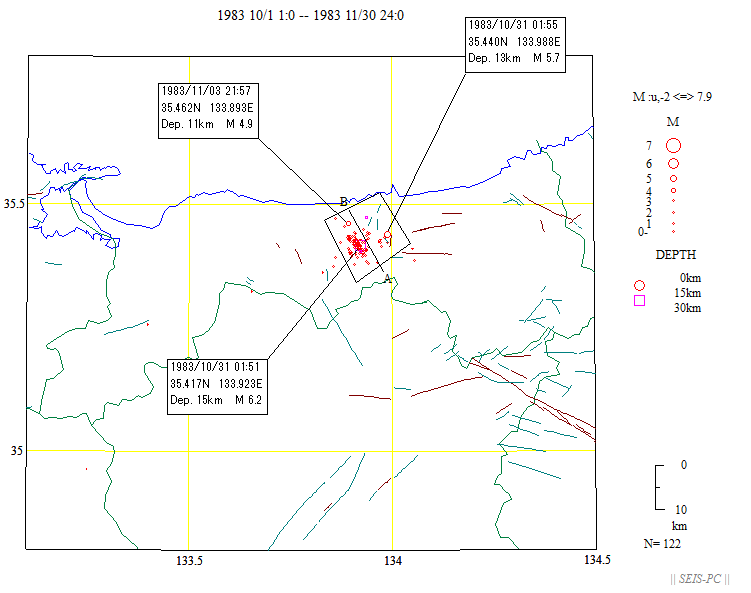

図14：1983年10月31日倉吉付近の地震M6.2の本震・余震分布

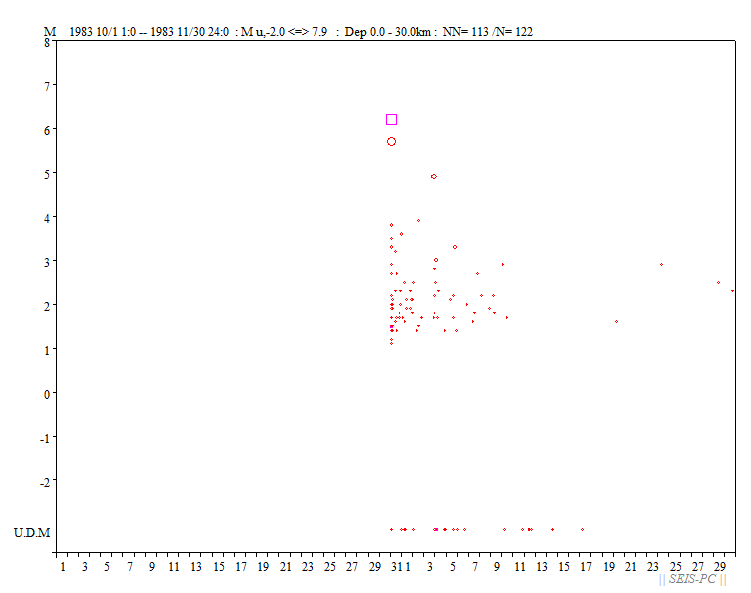

図15：図13枠内の震源のマグニチュード時間図。

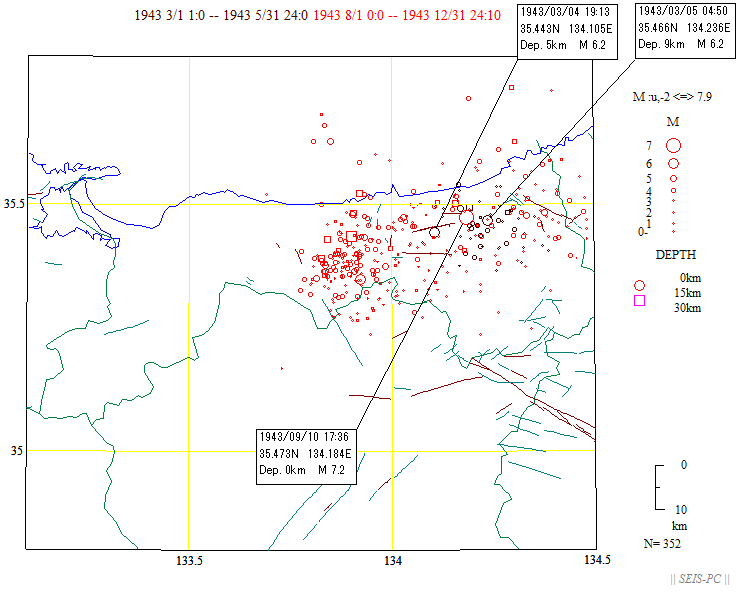

図16：1943年鳥取地震の３月の活動（黒色）と９月以降の活動（赤色）。
