北朝鮮の爆破と思われる震動源(2013/2/12)

(2013/2/12 更新)

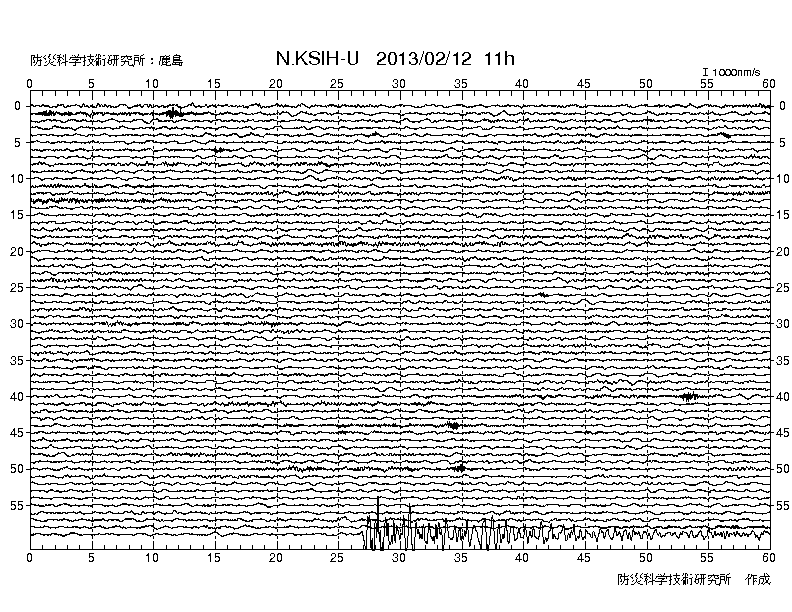

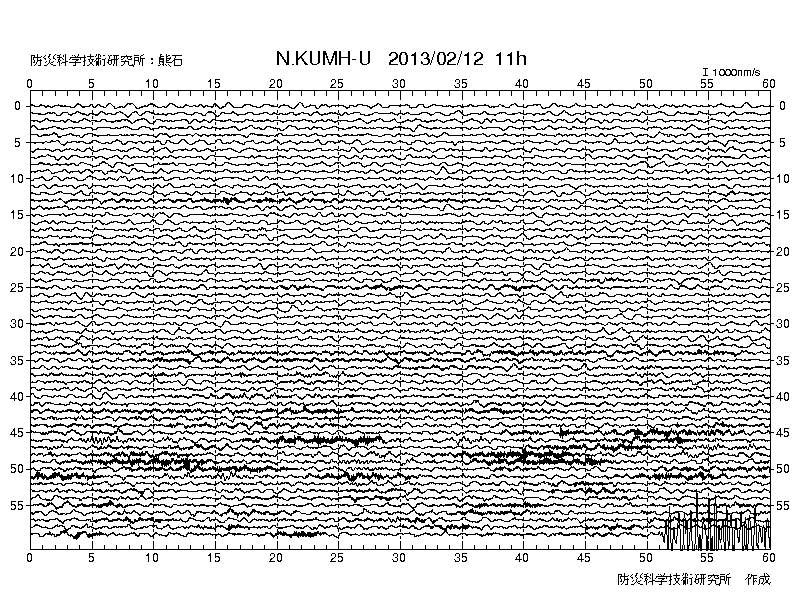

図１：Hi-netの島根県鹿島観測点（左）と北海道熊石観測点（右）の1時間波形。2013年2月12日11時から１時間。 最後の列の59分の途中からP波が到着しています。鹿島は27秒頃、熊石は51秒頃。

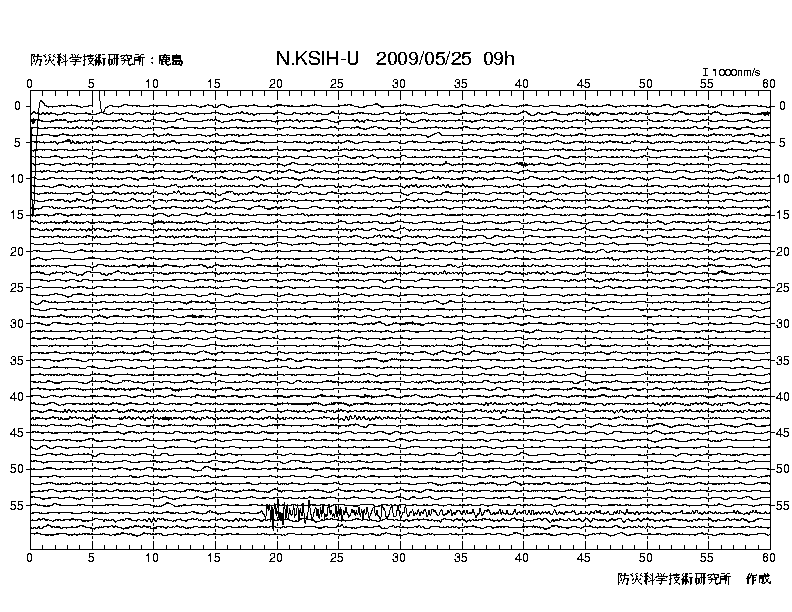

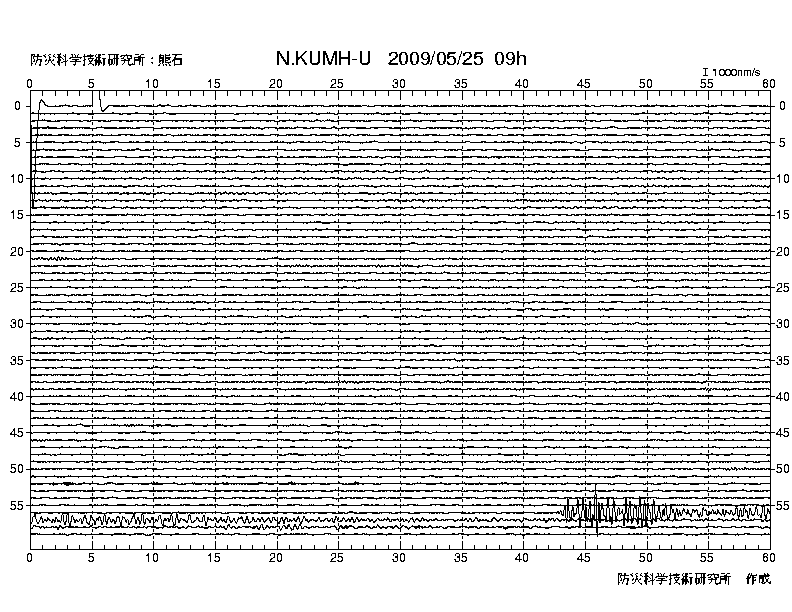

図２：比較のため図１と同じ鹿島（左）と熊石（右）の2009年のときの波形。 ５６分の途中からP波が到着しています。

両者のP波部分の振幅を比べると今回の方が２倍以上あり、気象庁のマグニチュードが今回の方が小さいのが不思議です。
ちなみに米国地質調査所のマグニチュードは、今回の方が大きく、ここで見る波形の振幅とは合致します。
気象庁が２回目に発表した解説資料の中の牡丹江の波形の振幅スケールが2009年に比べて、 今回の方が２倍の値になっており、
この波形の振幅から推定しても今回の震動源のエネルギーの方が大きかったと思われる。

2006年10月09日10:35(J) Mj4.9 mb4.3
2009年05月25日09:55(J) Mj5.3 mb4.7
2013年02月12日11:57(J) Mj5.2 mb5.1
Mjは気象庁マグニチュードで、mbは米国地質調査所の実体波マグニチュード。

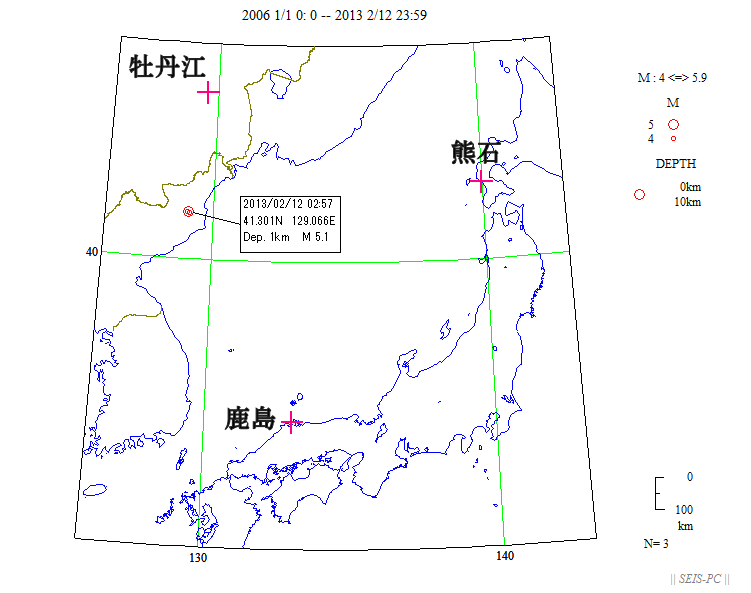

図３：米国地質調査所による震動源の位置（３回）と中国・牡丹江観測点、Hi-net鹿島観測点、熊石観測点の位置。

下は、牡丹江（MDJ)観測点での今回と2009年の波形を直接比べたもの。
