イラン北西部の地震M6.4(2012/8/11)

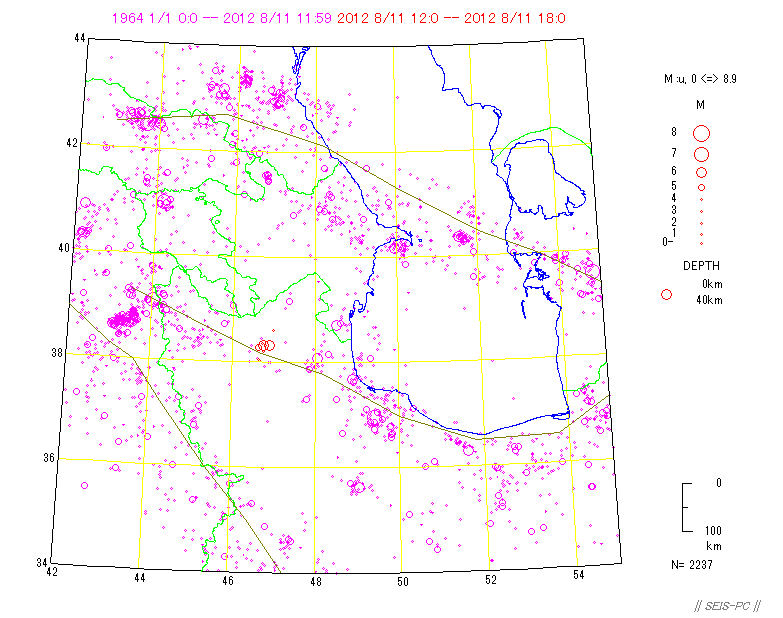

図１：時刻は、すべて世界標準時。 今回の地震（12時23分M6.4と12時34分M6.2）以降の地震は赤色、それ以前はピンク色。 今回の地震群は、イランマイクロプレートとユーラシアプレートの境界付近で発生した。 イランプレートがユーラシアプレートに対して左へ動いた。
データは、米国地質調査所によります。グルーバルCMTグループでは、Mw6.5とMw6.3。 （イラク・トルコ国境が描かれていません）。

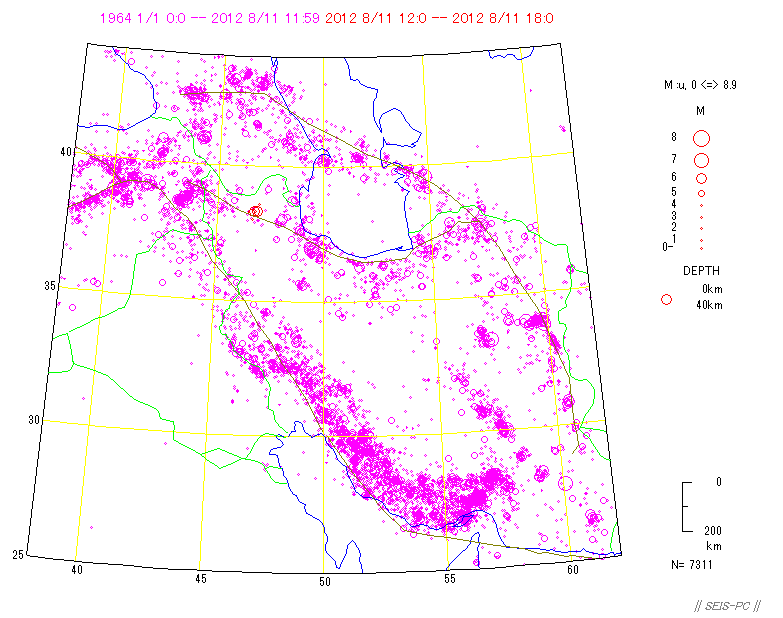

図２：やや広域の震源分布。

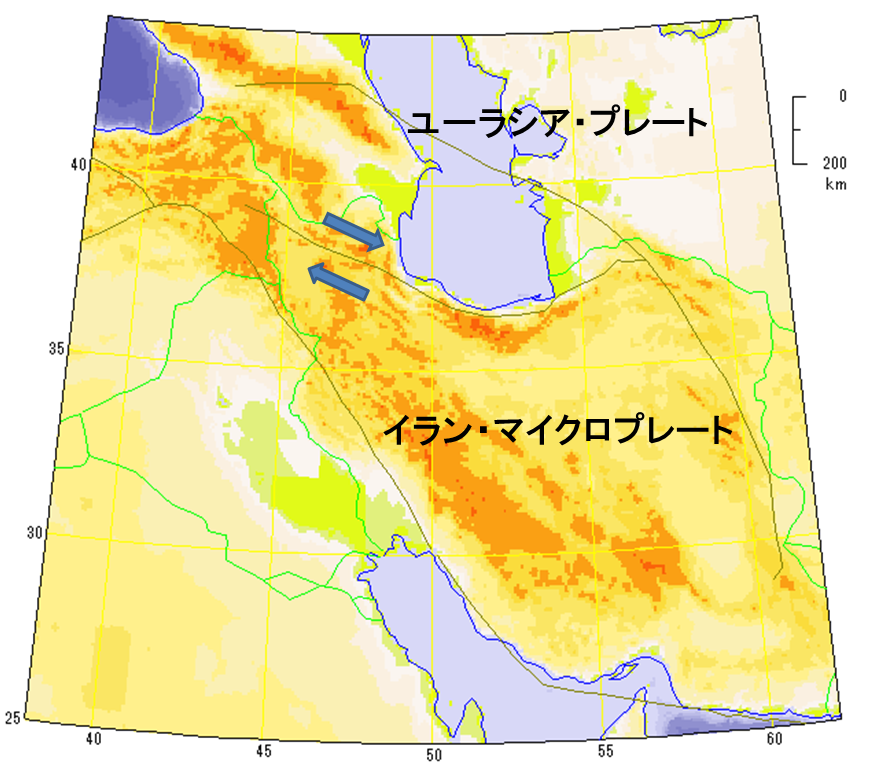

図３：プレートの配置と今回の地震による動き。

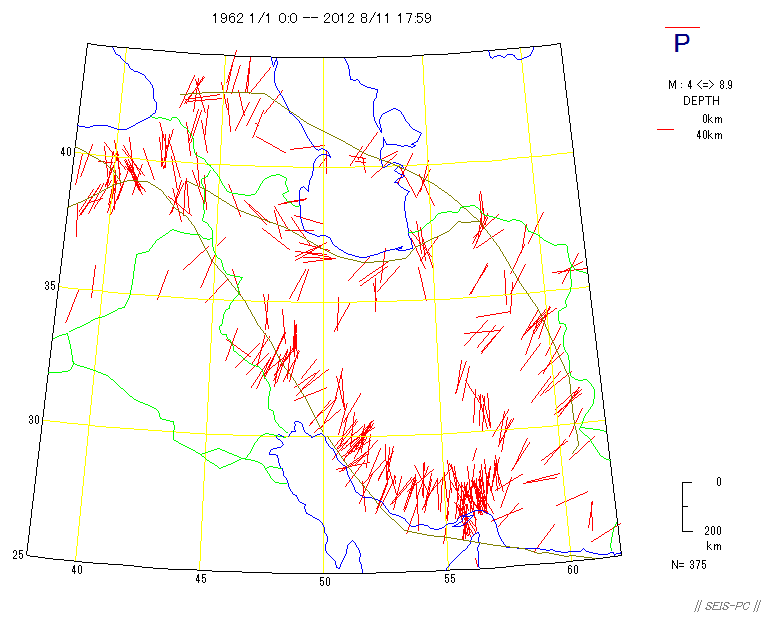

図４：GCMTによる圧縮軸の水平面投影の分布。

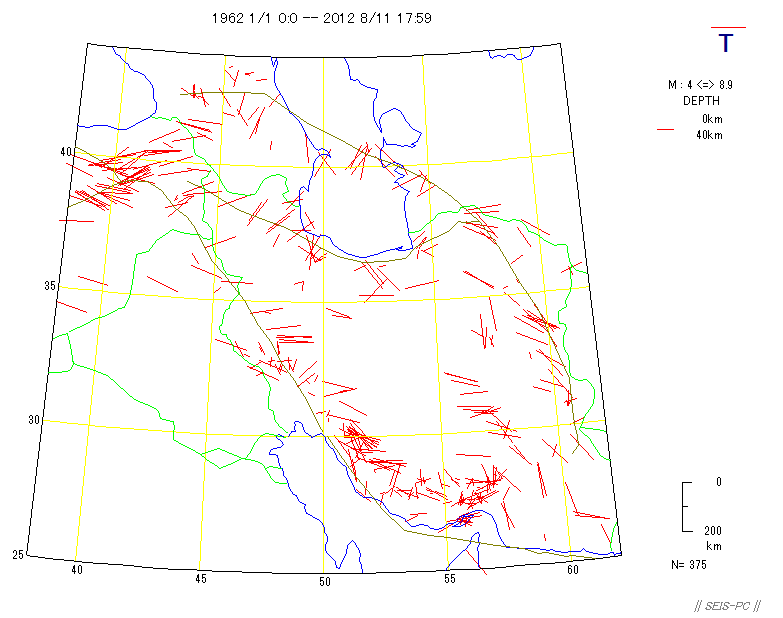

図５：GCMTによる張力軸の水平面投影の分布。

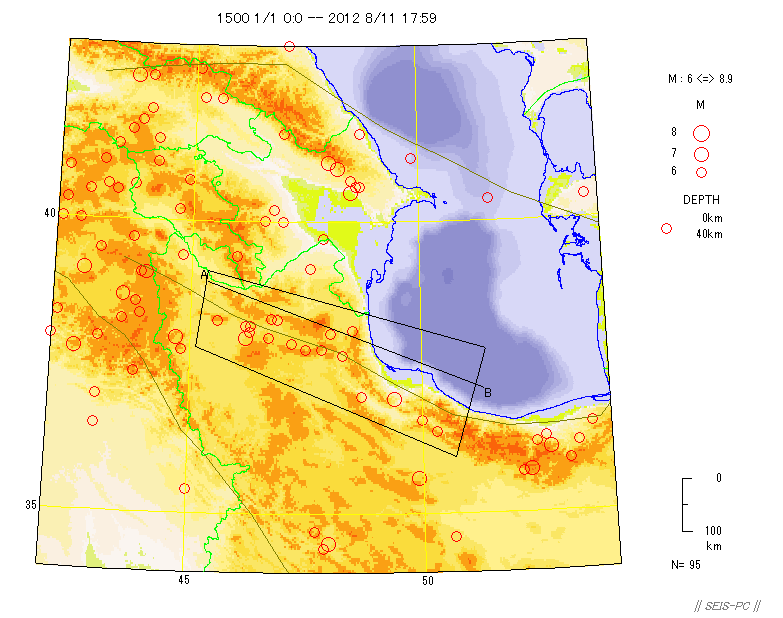

図６：宇津カタログによる過去の被害地震と今回の地震の震源分布。Ｍ６以上。

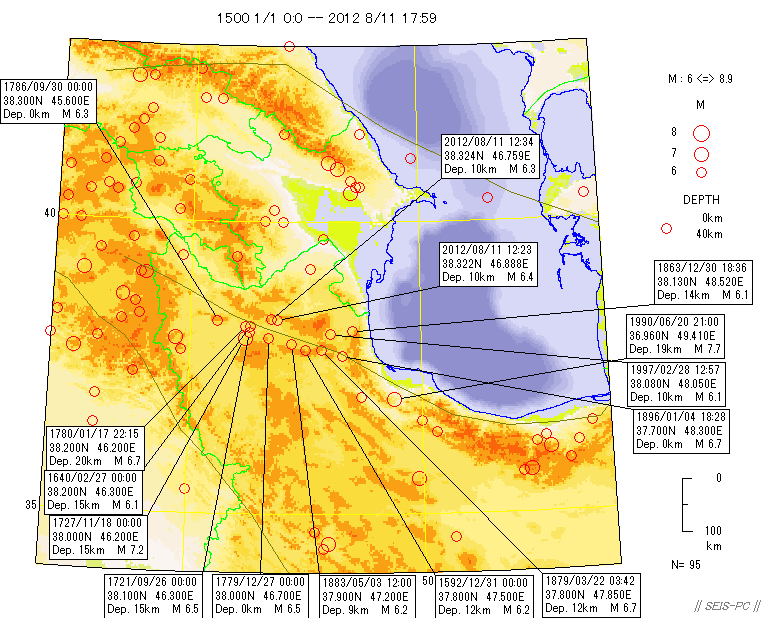

図７：宇津カタログによる過去の被害地震と今回の地震の震源分布。図８の切り出し地域を示しました。

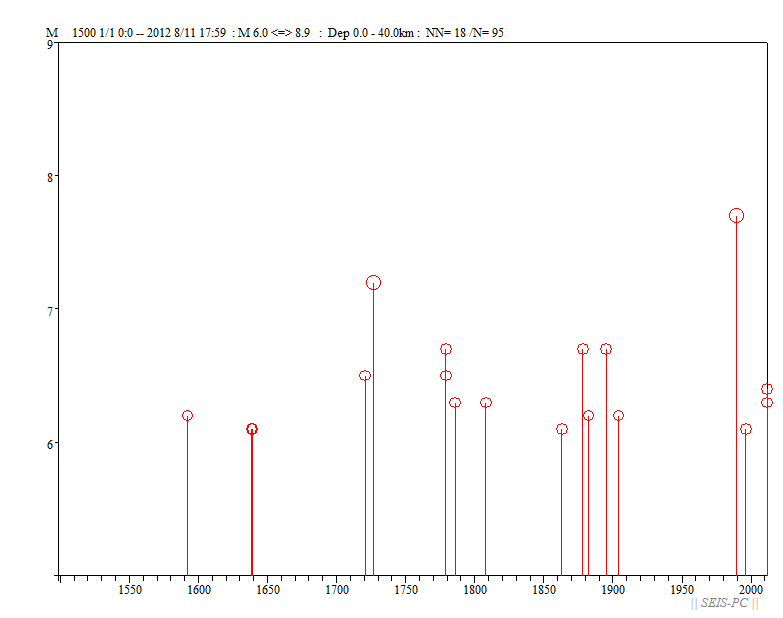

図８：図７の切り出した地域内の地震の発生時間とマグニチュード。
